氣動衛生型蝶閥
氣動衛生型蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。

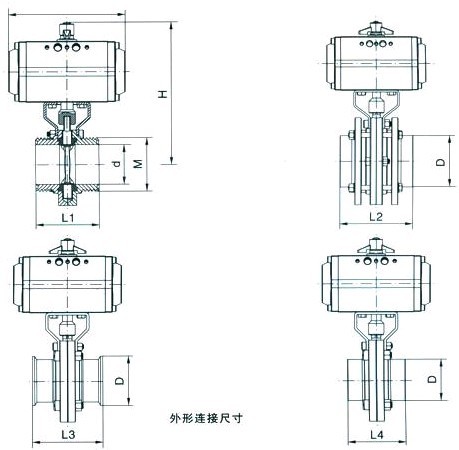

氣動衛生型蝶閥材質
|
零件名稱
|
材質
|
|
螺栓
|
不銹鋼304
|
|
左閥體
|
不銹鋼304、316、316L
|
|
閥座
|
無毒橡膠
|
|
蝶板
|
不銹鋼304、316、316L
|
|
右閥體
|
不銹鋼304、316、316L
|
|
螺母
|
不銹鋼304
|
|
螺母
|
不銹鋼304
|
|
鍵
|
不銹鋼304
|
|
螺栓
|
不銹鋼304
|
|
連接支架
|
不銹鋼304
|
|
螺栓
|
不銹鋼304
|
|
連接套
|
不銹鋼304
|
氣動衛生型蝶閥規范
|
設計依據
|
GB標準
|
|
設計標準
|
GB/12237
|
|
試驗和檢驗
|
JB/T9002
|
氣動衛生型蝶閥參數
|
公稱通徑
|
DN（mm）
|
15～150
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、蒸氣、油品等。
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|
連接方式
|
快裝式、卡箍式、外螺紋、焊接式等
|
氣動衛生型蝶閥適用溫度
|
材料品種
|
聚四氟乙烯
|
硅橡膠
|
氟橡膠
|
天然橡膠
|
尼龍
|
|
英語簡稱
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
|
型號代號
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高溫度
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
|
耐最低溫度
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
|
適用工作溫度
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
