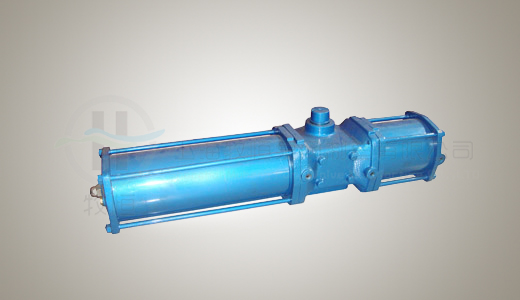

AW單作用氣缸原理
AW單作用氣缸又稱AW單作用氣動執行器,是彈簧復位氣動執行器，兩個分體氣缸，雙活塞，拔叉式傳動結構，容易制造大尺寸缸體，輸出扭矩大，動作靈活平穩；氣缸內壁和活塞桿鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸承和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥的開關和調節，也可用于其它90°回轉場合。
AW單作用氣缸參數
|
基本設計
|
氣動雙氣缸雙活塞拔叉式傳動機構；
型號AWxx=雙作用式；
型號AWxxS=單作用式（彈簧復位） |
|
回轉角度
|
雙作用式=90°
單作用式=90°
從兩端可調節角度-5O°+5O° |
|
工作環境溫度
|
-20°C—90°C。
|
|
氣源壓力
|
0.4－0.7Mpa（最大1.0Mpa
） |
AW單作用氣缸扭矩
|
型號規格
|
彈簧扭矩
|
氣源壓力（
Mpa ） |
|
|
|
|
|
|
0.4 |
|
0.5 |
|
0.6 |
|
|
最小 |
最大
|
最小
|
最大
|
最小
|
最大
|
最小
|
最大
|
|
AW13S |
230 |
430 |
185 |
340 |
340 |
545 |
490 |
700 |
|
AW17S |
330 |
670 |
600 |
930 |
920 |
1290 |
1230 |
1573 |
|
AW20S |
1190 |
1980 |
880 |
1670 |
1600 |
2390 |
2320 |
3110 |
|
AW25S |
1600 |
2510 |
1970 |
2280 |
3090 |
4000 |
4210 |
5120 |
|
Aw28S |
2900 |
5610 |
2250 |
3960 |
2970 |
5685 |
4680 |
7400 |
|
AW35S |
5520 |
10740 |
2760 |
7970 |
6130 |
11340 |
9510 |
14720 |
|
AW40S |
8770 |
1614 |
3480 |
8860 |
5900 |
13260 |
10300 |
17670 |
|
AW50S |
13110 |
27490 |
6370 |
20750 |
14840 |
29220 |
23310 |
37700 |
