AW雙作用氣缸應用
AW雙作用氣缸分為雙作用AW氣缸和單作用AW氣缸（彈簧復位），兩個分體氣缸，雙活塞，拔叉式傳動結構，容易制造大尺寸缸體，輸出扭矩大，動作靈活平穩；氣缸內壁和活塞桿鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸承和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥的開關和調節，也可用于其它90°回轉場合。

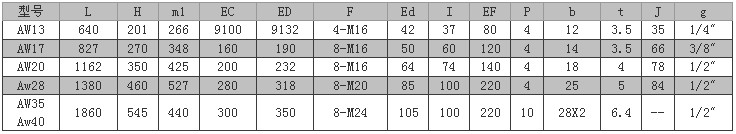

AW雙作用氣缸參數
|
基本設計
|
氣動雙氣缸雙活塞拔叉式傳動機構；
型號AWxx=雙作用式；
型號AWxxS=單作用式（彈簧復位）。
|
|
回轉角度
|
雙作用式=90°；
單作用式=90°；
從兩端可調節角度-5O°+5O°。
|
|
工作環境溫度
|
-20°C—90°C。
|
|
氣源壓力
|
0.4－0.7Mpa（最大1.0Mpa ）。
|
AW雙作用氣缸輸出扭矩
|
型號規格
|
氣源壓力（ Mpa ）
|
|
0.3
|
0.4
|
0.5
|
0.6
|
0.7
|
|
AW13
|
515
|
620
|
770
|
930
|
1080
|
|
AW17
|
950
|
1270
|
1590
|
1910
|
2230
|
|
AW20
|
2150
|
2870
|
3580
|
4300
|
5020
|
|
AW25
|
3360
|
4480
|
5600
|
6720
|
7850
|
|
Aw28
|
5150
|
6860
|
8580
|
10300
|
12020
|
|
AW35
|
10120
|
13500
|
16870
|
20250
|
23620
|
|
AW40
|
13220
|
17630
|
22040
|
26450
|
30860
|
|
AW50
|
22460
|
29950
|
37440
|
44930
|
52420
|
|
AW60
|
47300
|
63070
|
78840
|
94610
|
110380
|
